Ivanov Péter honlapja

Az első és legfontosabb, ha kezdők vagyunk, olyan mikrovezérlővel kezdjünk, amit egy ismerősünk is használ. Úgy sokkal könnyebb elindulni! Továbbá ez az írás a jelenleg elérhető mikrokontrollerfajták egy kicsiny szeletét fogja csak taglalni, mivel a mikrokontroller magok száma hihetetlen mennyiségben nő (több tucat, talán több száz, ha a softcore-okat is …

Találtam néhány érdekes leírást a házilagos transzformátor tekercselésről:

http://ludens.cl/Electron/trafos/trafos.html

http://ludens.cl/Electron/Magnet.html

Elég sok transzformátort használtam fel eddig ilyen-olyan készülékeimben (tápegységek, forrasztóállomás, mindenféle mérő- és időzítő egységek), de még egyszer sem tekercseltem át transzformátort. Pedig az is érdekes és régen a …

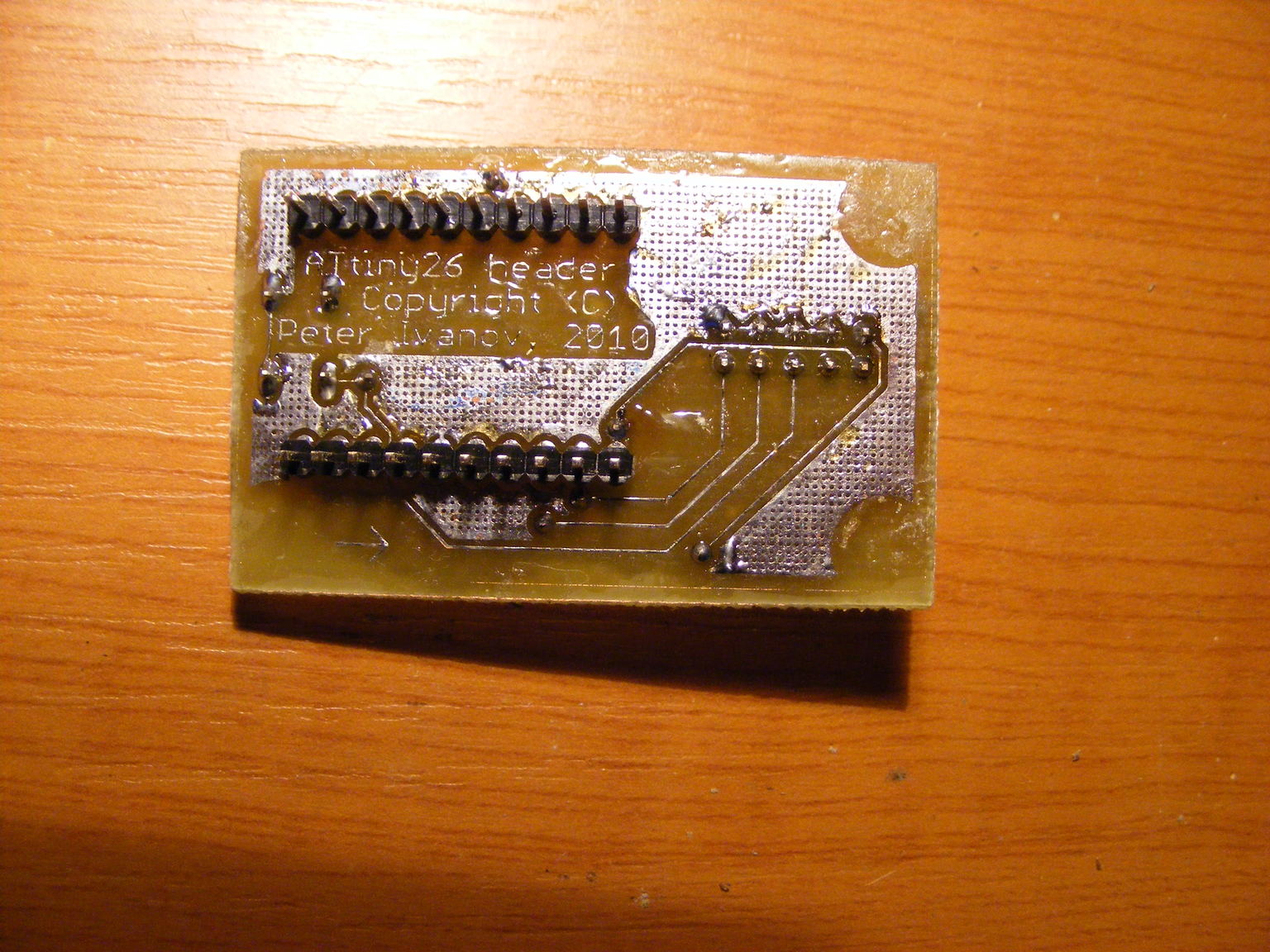

Akár 6 mil szélességű vezetősávokkal ellátott kétoldalas nyomtatott áramköröket lehet készíteni lézernyomtatóval és laminálógéppel. Veszélyes maró anyagokkal kell dolgozni, mindenki saját felelősségére csinálja!

{width="256" height="192"} {width="256" height="192"}

A Qt Creator fejlsztői környezet (IDE) nagyon jól használható. Működik benne a definíciók, deklarációk, prototípusok megkeresése is (a Visual Studio 2010-el ellentétben). Van benne egészen jól működő VIM emulátor is. De haladó VIM felhasználók hiányolni fogják belőle például a Ctrl-X módot.

Ha Visual Studio-ról térünk át Qt Creatorra és fel …

Az OpenOCD 0.5.0-s verziójával így kapcsolódhatunk az STM32F103-as mikrovezérlőhöz:

Az openocd.cfg fájl tartalma (a JTAG interface nálam ARM-USB-OCD):

source [find interface/olimex-arm-usb-ocd.cfg]

source [find target/stm32f1x.cfg]

gdb_memory_map enable

gdb_flash_program enable

telnet_port 4444

Az alábbi parancsot futtassuk:

$ openocd -f openocd.cfg

Open On-Chip Debugger 0.5 …

Ezen az oldalon található böngészőben futó programmal megnézhetjük frissen készült gerber fájljainkat 3 dimenzióban és láthatjuk, hogy hogyan is nézne ki a valóságban a gerber fájlokból készült NYÁK. A demó fájlok nagyon jól néznek ki.

Közvetlen link: http://mayhewlabs.com/webGerber/.

C-ben írtam egy 4 digites kijelzővezérlő programot először ATtiny26L MCU-ra, majd miután az "megtelt", portoltam MSP430F1132 MCU-ra. A forráskód majdhogynem ugyanaz volt, de a program AVR-en 1930 byte volt, MSP430-on pedig 1144 byte. Úgy tűnik az MSP430 fordítója/utasításkészlete sokkal kisebb kódot eredményez!

Forrasztó viz, a lágyforrasszal összeforrasztandó felületek rozsdamentesítésére való oldat. Leghasználatosabb a klórcink oldat, melyet ugy készítenek, hogy a cinket sósavban feloldják. Ha már a sósav több cinket oldani képtelen, cinkreszeléket teszünk bele és porcellán- vagy kőagyagedénybe főzzük, hogy minden szabad savat megköthessünk. Gyakran ezt az oldatot befőzik, mig csak vajszerü …

A pcb2gcode gerber fájlokat tud átalakítani EMC2 kompatibilis RS274-NGC fájlokká. Ezt a programot majd ki fogom próbálni.

Találtam egy nagyon jó ötltetet joypad és távirányító javításra itt. Kis alufóliadarabokat kell ragasztani a grafittal bevont gumira, ha már a grafit lekopott. A ragasztás előtt denaturált szesszel óvatosan meg kell tisztítani a gumik érintkező felületét. Esetleg érdesíteni is lehet csiszolópapírral, hogy a ragasztó nagyobb felületen tapadjon.
