Ezt a digitális forrasztóállomást fél éve építettem és azóta szinte csak ezt használom. Az ötletet innen vettem, de ATmega324-es MCU-t és egy Proxima-01 típusú LCD-t használtam. A páka Solomon SL20E/SL30E típusú. Mágnesek rögzítik a pákatartót a doboz tetejére:

{width="320" height="240"} {width="320" height="240"}

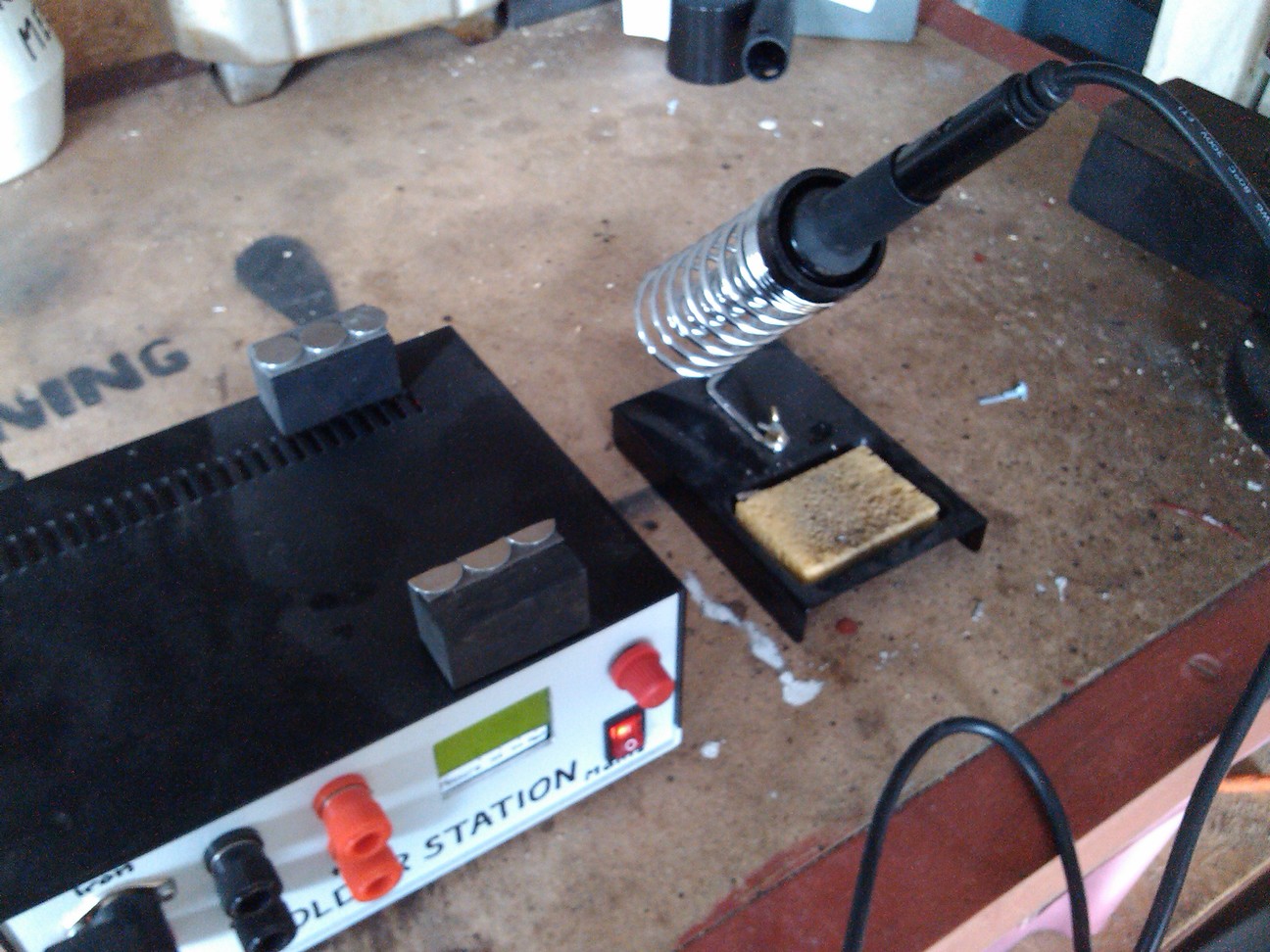

Ha kell, a pákát a tartóval együtt könnyedén le lehet venni:

{width="320" height="240"}

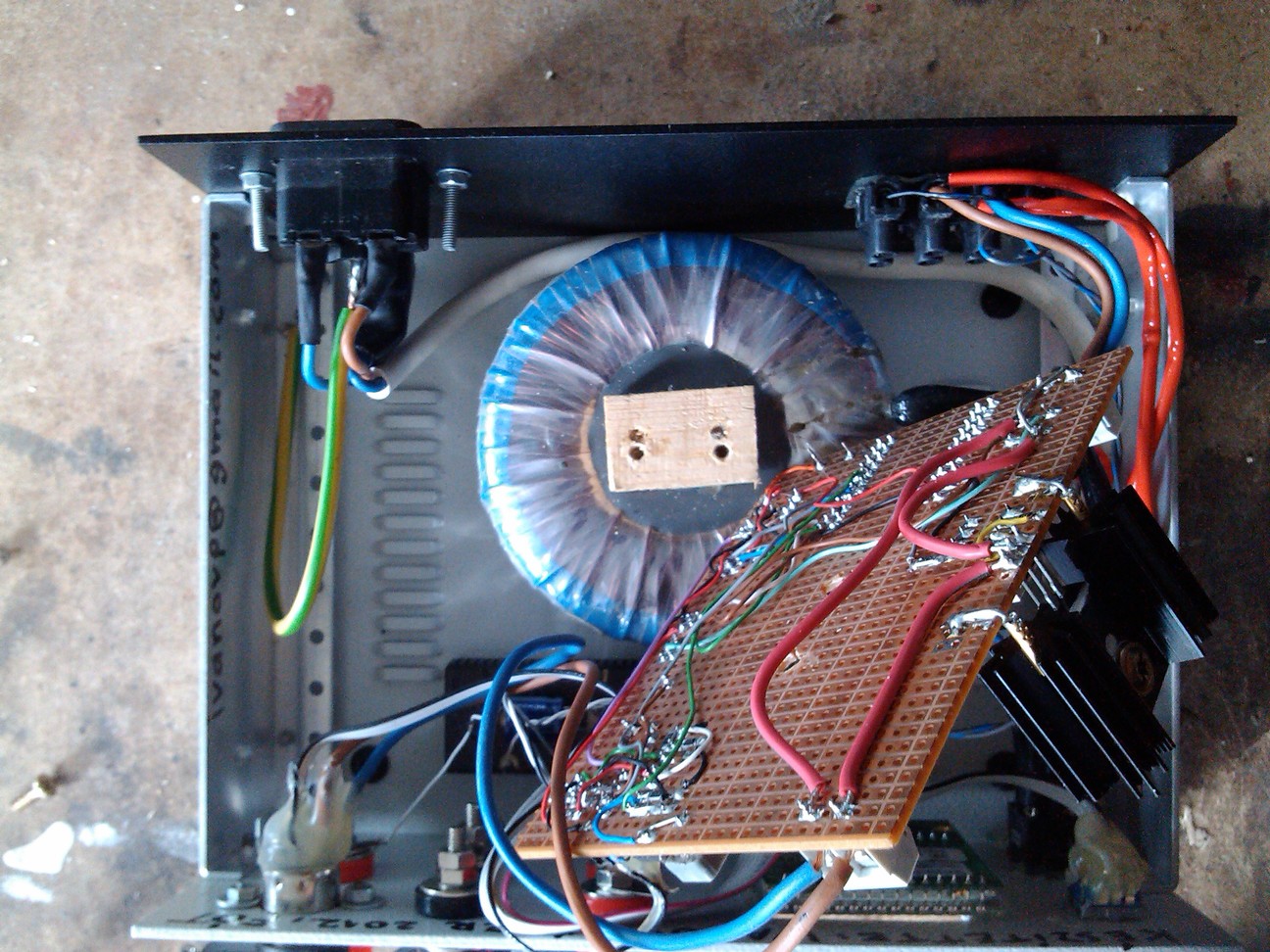

A forrasztóállomás belseje:

{width="320" height="240"} {width="320" height="240"}

Én is beépítettem a pákába egy termisztort (talán KTY83-110 típusút), de végül nem használtam fel, mert a páka hegyében levő érzékelő elég pontosnak bizonyult. Egy külső hőmérővel lemértem, hogy adott ADC érték mellett milyen hőmérsékletű a páka hegye:

{width="320" height="256"}

test1d.txt fájlban van az adott hőmérséklethez tartozó AD érték:

31 30

80 40

110 62

140 90

165 120

195 150

215 175

240 200

300 200

370 250

380 260

400 280

Majd az octave nevű programmal (MATLAB nyílt forrású klónja) egy másodfokú függvényt illesztettem a görbére (ami a fájlban van leírva):

## Load the data into (x,y)

data = load ('test1d.txt');

xdata = data(:,2);

ydata = data(:,1);

## Fit a 2nd order polynomial

order = 2;

p = polyfit (xdata, ydata, order);

## Evaluate the fitted polynomial

x = linspace (min(xdata), max(xdata), 101)

y = polyval (p, x);

## Plot

plot (x, y, '-', xdata, ydata, 's')

legend ('Fitted polynomial', 'Original Data')

p

pause

Az együtthatók (fordított sorrendben) a következők lettek:

p =

1.6446e-03 8.8415e-01 3.1238e+01

A C programomban a szűrt adc1Filt ADC értékből azután így kapom meg a hőmérsékletet:

float adc1Filt = 0.0f; // Ide 0..1023 kerulhet

const float a = 1.6446e-03;

const float b = 8.8415e-01;

const float c = 3.1238e+01;

float temp_C = c + adc1Filt * b + adc1Filt * adc1Filt * a;

A forrasztópáka 10 perc után magától kikapcsol, ekkor csippan is egyet.
