3D nyomtatással készült robot kéz (robot grip)

Még régebben építettem egy robot kart, plexi lemezből, fából és szervómotorokból: Robot kar, Robor kar vezérlések.

Az eredeti robot kéz/fogó (angolul „robot grip”, vagyis a két összecsukható ujj) egy CD olvasóból készült és nemrég tönkrement: az egyik kis műanyag fogaskerékről lekoptak a fogak. Ebben semmi meglepő sincs, nem ilyen terhelésre tervezték a fejmozgató mechanikát. FreeCAD-et nemrég kezdtem el használni és próbáltam valami használható dolgot tervezni.

Ez lett a végeredmény (a tervek letölthetők innen):

3D nyomtatással készült robot kéz (robot
grip){width="320" height="240"}

Szerencsére a FreeCAD tud generálni fogaskereket, ezért egy darab szervómotorral vezérelhető fogót sikerült tervezni elég egyszerűen. A két fogaskerekes alkatrész nem egymás tükörképe: ahhoz, hogy összezárhatóak legyenek az ujjak, az egyik fogaskereket kissé el kell forgatni.

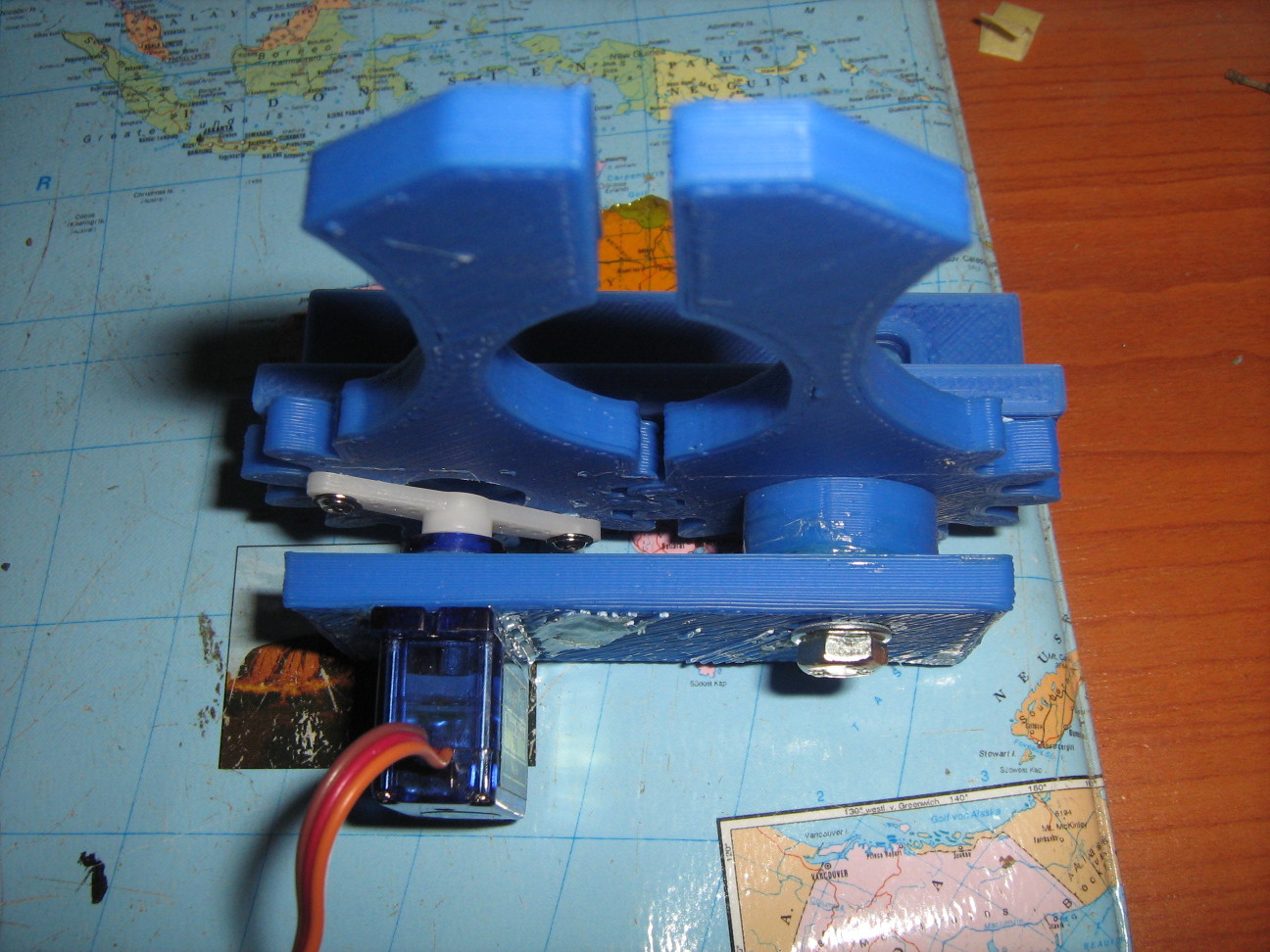

Robotkéz felülről (3D nyomtatással
készült){width="320" height="240"} 3D nyomtatással
készült robot kéz FreeCAD-ben (robot
grip){width="320" height="237"}

A 3D modell FreeCAD-ben így néz ki:

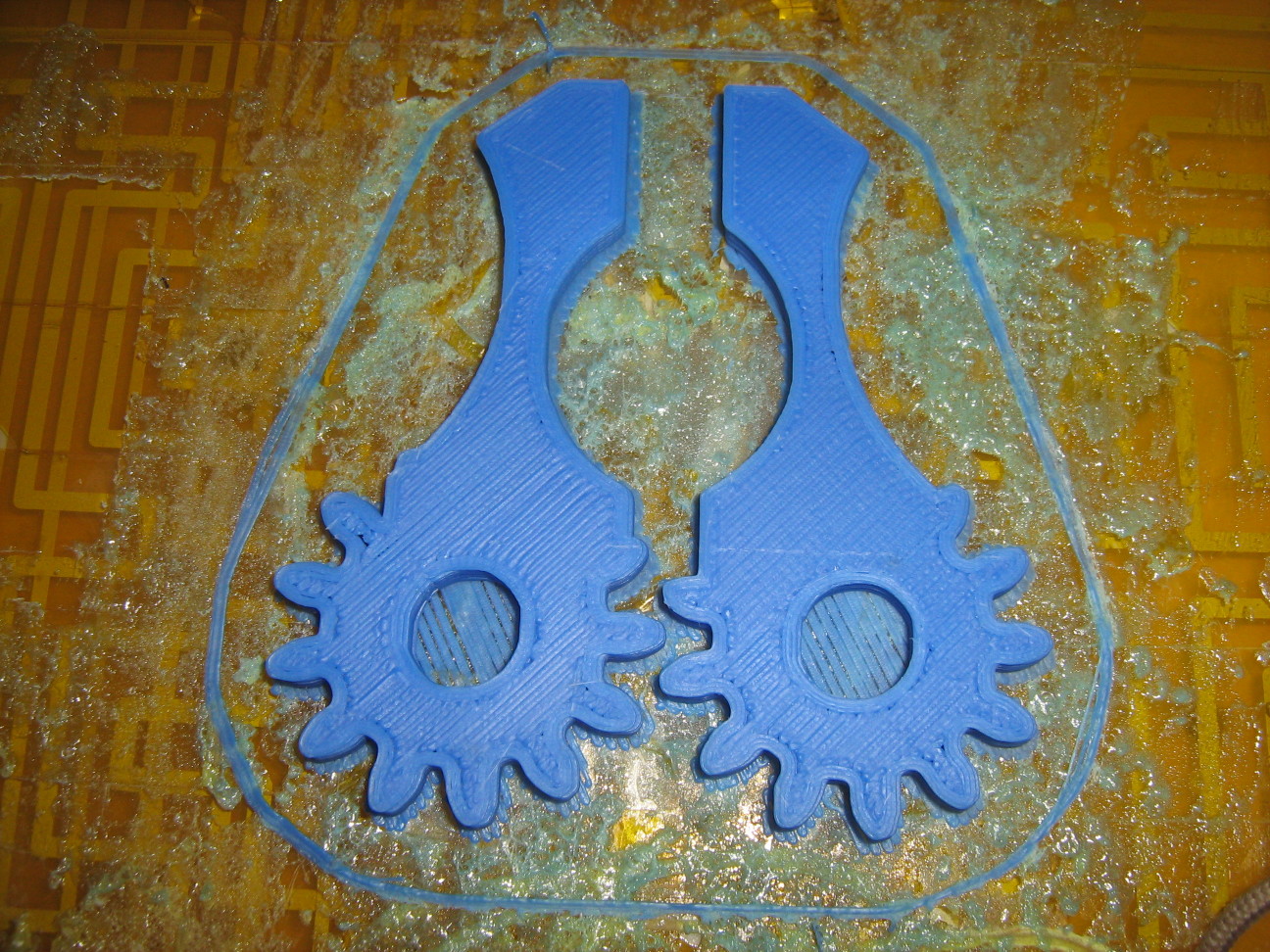

Az alkatrészek egy része közvetlenül a nyomtatás befejezése után:

Robot kéz alkatrész (3D nyomtatással
készült){width="320" height="240"} Robotkéz

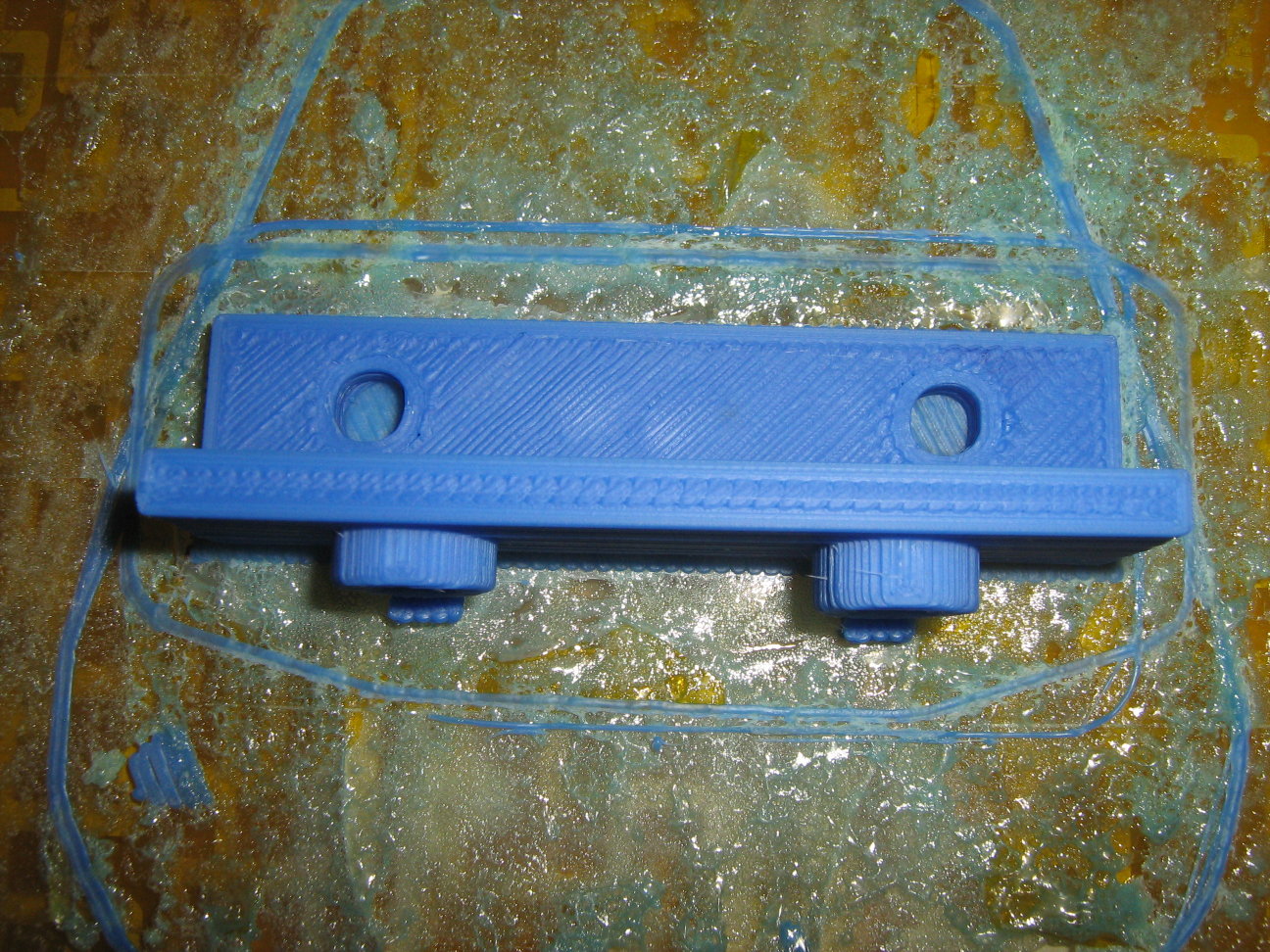

alkatrész 2. felülről (3D nyomtatással

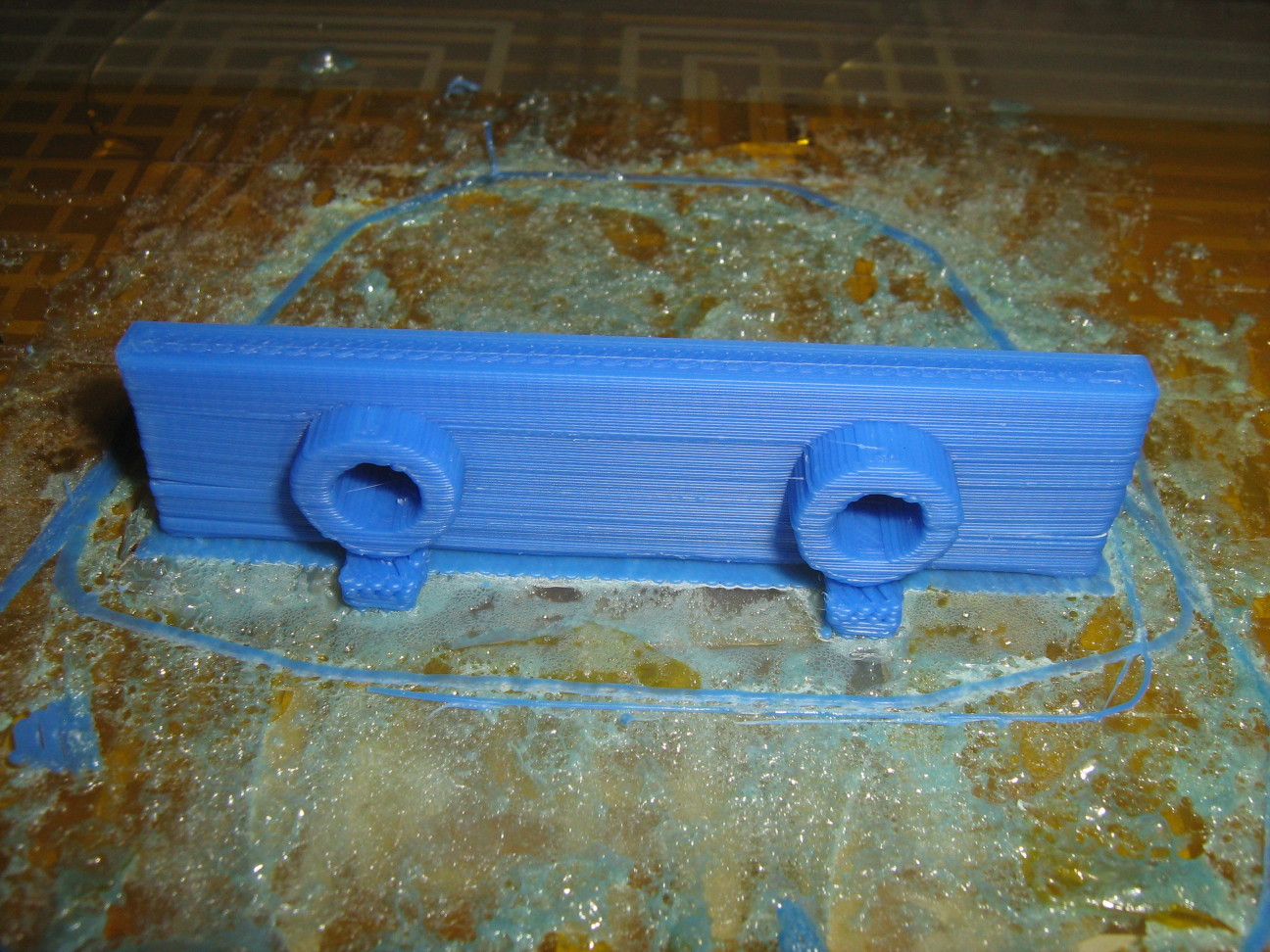

készült){width="320" height="240"} Robot kéz
alkatrész 2. (3D nyomtatással
készült){width="320" height="240"}

A szervó motor egy Tower Pro SG90-es. Beszerezhető eBay-ről, DX-ről, AliExpress-ről.
