Ivanov Péter honlapja

Az AT89S52-es MCU-t az avrdude program nem támogatja alapesetben. Szerencsére elég a konfigurációs fájlt kiegészíteni és lehet égetni. Az \~/.avrduderc fájlhoz vagy az /etc/avrdude.conf -hoz kell az alábbi sorokat hozzáfűzni (Linux ill. BSD-k alatt). Ezután egy usbasp programozóval lehet beégetni a programunkat. A chip_erase_delay nekem 20000 -el nem …

http://sat.hupont.hu/16/mindigtv-ado-frekvencia-tablazata

38-as csatorna 610 MHz MUX A 100 kW: m1, m2, Duna TV, rádiók

58-es csatorna 770 MHz MUX C 100 kW: RTL KLUB, TV2, kódolt adások

55-ös csatorna 746 MHz MUX B 39,8 kW: kódolt adások

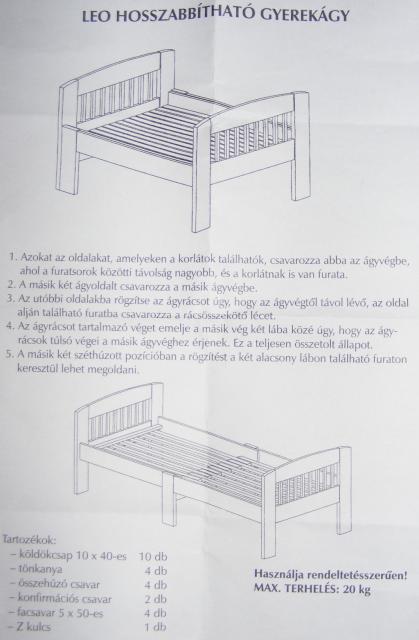

Megvettük az Etsberger Kft. Leo nevű hosszabbítható gyerekágyát. A hozzáadott papír ez volt (gondolom összeszerelési útmutatónak szánták) :

{width="419" height="640"}

NE ESS PÁNIKBA! (Szép nagy betűkkel szedve.)

Eléggé elkeseredtem, amikor beírtam a keresőbe, hogy "Leo hosszabbítható gyerekágy" és automatikusan kiegészítette az "összeszerelési útmutató" szöveggel. Nem találtam semmi használhatót. De …

400-600V körüli feszültség mérése alapvetően nem okoz problémát a multimétereknek. De ha a mérendő áramkör csak néhány mikroamper áramot tud leadni, a 10 MOhmos belső ellenállású multiméter is hamis értéket fog mutatni: leterheli az áramkört (tápegységet), ezért leesik a feszültség. Ennek kiküszöbölésére a multiméter impedanciáját kellene megnövelni, mondjuk 100 megaohmmal …

A következő kód a P1.0-ás portra kötött (tranzisztorral meghajtott) LED-et kapcsolgatja ki-be kb. 500 ms-onként, ha 11,0592 MHz-es kvarcot használunk.

blink.a51:

; LED blinking

.area RSEG (ABS,DATA)

.org 0x0000

.area HOME (CODE)

.area CSEG (CODE)

mov b, #0xFF

acall delay

clr p1.0

mov b, #0xFF …

Néhány példa:

32768 Hz: órakvarc (1 másodperces időalaphoz és kvarcórákban is).

11,0592 MHz: 8051-es mikrovezérlőkben gyakran használt frekvencia, mert hiba nélküli baud rate-eket lehet generálni UART-hoz.

12 MHz: USB-s mikrovezérlők órajele, a full speed USB frekvenciája.

4, 8, 16, 20 MHz: mikrovezérlők órajelének generálásához.

Továbbiak:

http://en.wikipedia.org …

Mostanában leginkább a 28 lábú DIP tokozású Atmel mikrovezérlőket használom. Mindig építek be IC tokot és el is fogynak gyorsan. Két 14-es DIP tok egymás mellé forrasztható és simán belemegy a 28 lábú IC. Itt láttam meg véletlenül (a kép jobb oldalán).

Az iMX233-OLinuXino-Maxi fejlesztői kártyám próbálom ITDB02-3.2S típusú LCD-vel összekötni. Az LCD SSD1289 vezérlő IC-vel működik. A lenti képet már az fbdev-test program rajzolta az /dev/fb0 eszközön keresztül. A kernel driver GPIO-n keresztül vezérli a kijelzőt, ez sajnos nagyon lassú: 5 másodpercig tart a teljes képernyő újrarajzolása.

{width="320 …

Egyszerű, de nagyszerű hangkeltő AVR-rel: http://bleeplabs.com/nebulophone/

PIC-kel készült Superprobe-hoz hasonló műszert építettem AVR-rel, pontosabban egy ATmega328P mikrokontrollerrel, két 74HC164-es shift registerrel és 6 darab hétszegmenses kijelzővel:

{width="320" height="240"}

{width="240" height="320"} {width="240" height="320"}

9V-os elemről működik, van az oldalán két mikrokapcsoló, az elején egy bekapcsológomb illetve egy feszültségváltó kapcsoló. 5V-os …
